Abrigo Meteorológico

Según el título de la entrada podría pensarse que se trata de alguna prenda o protección para el frío u otro fenómeno meteorológico y no es así, el abrigo meteorológico es un pequeño ambiente de madera construido especialmente para albergar una serie de equipos meteorológicos como el psicrómetro (que consta de dos termómetros, de bulbo húmedo y seco que permite determinar o calcular la humedad relativa), un evaporímetro y su termohigrógrafo. Esta constituido por una especie de caseta, casilla o garita como también se la llama, asentada sobre cuatro patas y cuya base se encuentra entre 1.2 a 1.5m de la superficie del suelo.

Abrigo meteorológico

(https://es.wikipedia.org/wiki/Abrigo_meteorologico)

Vista del abrigo meteorológico en Imata a 4500 msnm en la región Arequipa.

Sus dimensiones están estandarizadas, 0.85m de frente, 0.60m de fondo, y 0.80m de alto. Lleva una puerta para el acceso a los instrumentos y junto con las demás paredes son del tipo persiana para evitar que la radiación solar pegue directamente sobre los instrumentos y distorsione sus medidas. El diseño de las paredes es para permitir la circulación del aire en su interior y medir su temperatura. La casilla se pinta de blanco brillante para reflejar la radiación solar.

La puerta del abrigo meteorológico debe estar direccionada al Sur (Hemisferio Sur), y al Norte (Hemisferio Norte), para evitar que al abrir e interactuar con los instrumentos, la radiación solar ingrese e incida sobre ellos.

El techo puede ser a dos o una agua como se nota en las imágenes de arriba para dejar escurrir el agua de lluvia, lleva por debajo un espacio y luego otro techo, dicho espacio entre techos sirve para que el aire exterior circule libremente y el aire interior de la casilla, no se sobrecaliente.

Su instalación se realiza considerando un espacio libre alrededor de ella de por lo menos 20m2 de tal  manera que el aire fluya libremente sin obstáculos. El piso debajo del suelo de la casilla es recomendable que sea pasto corto o suelo propio de la zona, jamas cemento.

Para tomar lecturas de los datos por la noches se recomienda el uso de una linterna a pilas o en todo caso el uso de un foco a corriente eléctrica de como máximo 25W situado a no menos de 0.25m de cualquier de los instrumentos. El encendido de dicha luz artificial se realizará el tiempo suficiente para tomar las lecturas de los datos.

Puentes Térmicos en Edificaciones Rurales

Hablar de puentes térmicos es hablar de materiales que conducen bien el calor y, por lo mismo van a generar pérdidas de calor del interior al exterior en zonas de climas fríos donde se requiere asegurar o mantener el calor al interior de la vivienda de tal manera que con ello, se afronte las horas de frío extremo y se evite los problemas de salud causales incluso de mortandad tanto de niños, como adultos mayores entre los más vulnerables.

Fuente: http://www.asomatealaventana.org/2017/01/12/los-puentes-termicos/

El puente térmico (puente frío), es aquel punto de la envolvente de una vivienda donde el calor se transmite con facilidad de un lado hacia otro, o del interior al exterior y viceversa, generando una transferencia derrochadora de energía el cual tiene que ver con la conductividad del material de dicho punto respecto a los materiales del resto de la envolvente, se presenta en marcos de ventanas, puertas, columnas embebidas en hormigón que están en contacto con el exterior, entre otros.

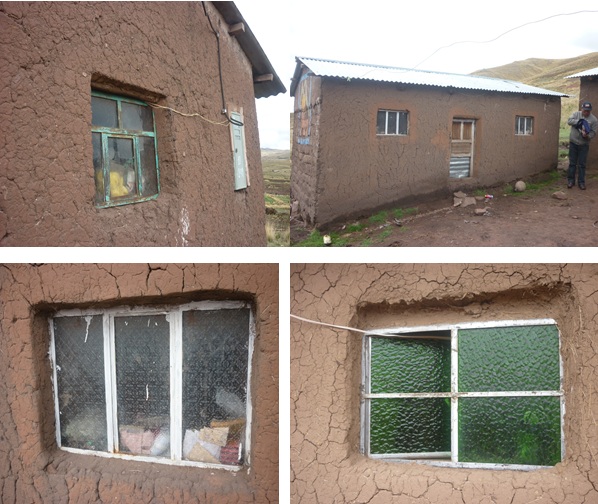

En viviendas rurales por ejemplo es común el uso de ventanas con marco de metal y puertas enteramente de metal, incluso, el techo en su totalidad es de calamina metálica, cada uno ellos constituyen un puente térmico, que en suma si una misma casa lleva todo ello, las pérdidas de calor serán considerables tanto así que la temperatura interior será casi la misma que la exterior.

En las ciudades aparentemente con facilidad no se notan los puentes térmicos a simple vista, en ese caso se hace uso de cámaras termográficas para realizar un diagnostico térmico. Un edificio por lo común lleva una estructura a base de columnas y vigas metálicas baseadas con hormigón, lo que genera los puentes térmicos.

Fuente:https://www.testo.com/zh-TW/testo-869/p/0560-8690

La siguiente imagen tomada con la cámara termográfica ilustra en color amarillo-anaranjado las zonas por donde el calor se pierde, o existen puentes térmicos.

Fuente:http://www.disate.es/servicio-de-termografia-de-placo/

Evitar los puentes térmicos resulta de seleccionar  materiales más acordes al clima, con resistencias térmicas altas, por ejemplo, en vez de utilizar metal en los marcos de ventanas, puede utilizarse madera, que es un material local en muchas zonas rurales, así como en las puertas. O en todo caso cubrir las zonas que tienen contacto con el exterior con algún material aislante para reducir la transferencia de calor, podría ser espuma de poliuretano o alguna cinta aisladora.
